🔎 Tổng quan về tủ điện MSB

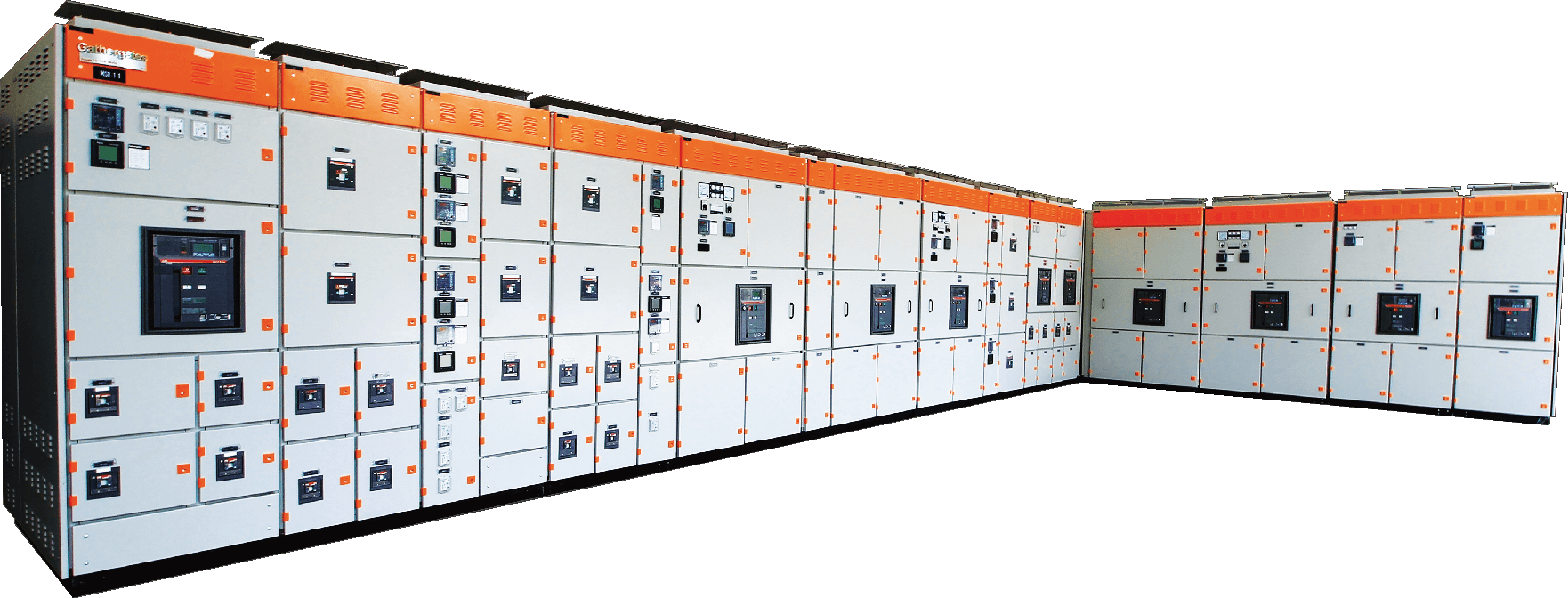

Tủ điện MSB (Main Switch Board) là tủ điện tổng cấp nguồn chính cho toàn bộ hệ thống điện của một công trình hoặc nhà máy. Đây là trung tâm điều phối điện năng từ nguồn (máy biến áp, máy phát) đến các tủ điện phân phối (DB, tủ điều khiển, ATS…).

Tủ MSB thường được bố trí tại phòng kỹ thuật điện trung tâm, với dòng định mức lớn từ 250A đến 6300A, phù hợp cho các công trình: nhà máy sản xuất, trung tâm thương mại, toà nhà cao tầng, bệnh viện, sân bay,…

---

⚙️ Cấu trúc tiêu chuẩn của tủ MSB

Một tủ điện MSB tiêu chuẩn thường gồm các thành phần sau:

• Thiết bị đóng cắt chính: ACB (Air Circuit Breaker) hoặc MCCB (Moulded Case Circuit Breaker) – thường là thiết bị tổng.

• Các ngăn phân phối: Gồm nhiều MCCB nhánh cấp cho các tủ phụ (DB).

• Busbar đồng nguyên chất: Kích thước tính toán theo dòng điện tổng.

• Thanh trung tính (N), thanh tiếp địa (PE).

• Bộ đo lường – hiển thị: đồng hồ V, A, cosφ, Hz, bộ hiển thị kỹ thuật số đa năng.

• Thiết bị bảo vệ và phụ kiện: relay bảo vệ, đèn báo pha, khóa liên động, cửa mica,…

---

📐 Cách tính chọn thiết bị trong tủ MSB theo tiêu chuẩn IEC

Dưới đây là hướng dẫn cách tính toán và lựa chọn thiết bị trong tủ MSB, tuân thủ theo tiêu chuẩn IEC 61439 và IEC 60947.

---

1. Xác định công suất và dòng điện tổng (Itotal)

✅ Công thức:

Itotal = Ptotal / (√3 × U × cosφ)

• Ptotal: Tổng công suất tải (W hoặc kW)

• U: Điện áp pha (thường 380V)

• cosφ: Hệ số công suất (thường 0.85 – 0.95)

📌 Ví dụ:

• Ptotal = 500 kW

• U = 380V

• cosφ = 0.9
  ⇒ Itotal = 500,000 / (√3 × 380 × 0.9) ≈ 846 A

---

2. Chọn ACB chính (Main Breaker)

• Dòng định mức ACB ≥ Itotal × 1.25 (dự phòng tăng tải, hệ số an toàn)

• Theo ví dụ trên: 846 × 1.25 ≈ 1,058 A ⇒ Chọn ACB 1250A

• Tiêu chuẩn lựa chọn theo IEC 60947-2 (các hãng phổ biến: Schneider, Mitsubishi, ABB,…)

• Nên chọn ACB có khả năng cắt ngắn mạch ≥ 50 kA / 1s, phù hợp với dòng sự cố đầu vào.

---

3. Tính toán và chọn thanh cái đồng (Busbar) cho tủ điện MSB

✅ Công thức dòng cho phép của thanh cái:

Ibusbar = J × A

• J: Mật độ dòng điện (A/mm²), chọn theo tiêu chuẩn và điều kiện làm mát.
  → Thường chọn 1.5 – 2 A/mm²

• A: Tiết diện thanh cái (mm²)

📌 Ví dụ:

• Ibusbar = 1000A, J = 1.6 A/mm²
  ⇒ A = 1000 / 1.6 = 625 mm²
  ⇒ Có thể chọn 3 thanh cái 40×5 mm (600 mm²) cho mỗi pha.

Chú ý: Bố trí thanh cái theo tiêu chuẩn IEC 61439-1 về khoảng cách cách điện, khả năng chịu nhiệt (khoảng cách ≥ 25 mm giữa các pha).

---

4. Chọn thiết bị đóng cắt nhánh (MCCB) tủ điện MSB

• Dòng MCCB nhánh tùy theo từng tải (thường 100A, 250A, 400A,…)

• MCCB phải có dòng cắt (Icu/Ics) phù hợp với dòng ngắn mạch tính toán tại điểm đặt.

• Lưu ý: các MCCB nhánh nên có kích thước tương thích với busbar phân phối, có thể tháo lắp dạng module.

---

5. Bố trí ngăn tủ và thiết kế cơ khí

• Tủ chia thành các ngăn chức năng riêng biệt: ngăn ACB tổng, ngăn MCCB, ngăn đo lường.

• Vật liệu vỏ tủ: sơn tĩnh điện, thép mạ kẽm hoặc inox 304 tùy môi trường.

• Đảm bảo cấp bảo vệ IP ≥ 42 (nội thất) hoặc IP ≥ 54 (ngoài trời).

• Hệ thống thông gió cưỡng bức, bố trí quạt tản nhiệt nếu dòng > 2000A.

---

📏 Tiêu chuẩn IEC áp dụng khi thiết kế tủ MSB

---

🏆 Ưu điểm khi chọn tủ MSB tại Công ty TNHH Uy Tùng

• ✅ Thiết kế kỹ thuật chính xác – Theo yêu cầu thực tế, có bản vẽ nguyên lý và bố trí lắp đặt.

• ✅ Thiết bị chính hãng – Schneider, ABB, Mitsubishi, LS, Siemens,…

• ✅ Gia công vỏ tủ CNC, sơn tĩnh điện đạt tiêu chuẩn IP54 – IP65.

• ✅ Đội ngũ kỹ sư có kinh nghiệm thực hiện hơn 100+ hệ thống MSB lớn nhỏ.

• ✅ Bảo hành 12 – 24 tháng, hỗ trợ kỹ thuật 24/7.

---

📞 Liên hệ tư vấn & báo giá tủ điện MSB tại Uy Tùng

🌐 Website: https://uytung.vn
📞 Hotline kỹ thuật: 0911.759.11
📧 Email:uytung@outlook.com or info@uytung.vn
https://www.youtube.com/watch?v=poVjRi6-PyU&ab_channel=C%C3%B4ngtyTNHHUyT%C3%B9ng

---

📚 Tài liệu tham khảo và học thuật

• IEC 61439-1/2 – Low-voltage switchgear and controlgear assemblies

• IEC 60947 – Low-voltage switchgear and controlgear

• TCVN 7447 – Quy chuẩn điện Việt Nam

• Tài liệu kỹ thuật Schneider, ABB, Siemens,…
