Tính Toán Thang Máng Cáp Theo Tiêu Chuẩn IEC Cho Công Trình: Hướng Dẫn Chuyên Sâu Từ Uy Tùng

Tính Toán Thang Máng Cáp Theo Chuẩn IEC Cho Công Trình: Hướng Dẫn Chuyên Sâu Từ Uy Tùng

Việc thiết kế và lắp đặt hệ thống thang máng cáp không đơn thuần là chọn kích thước phù hợp với số lượng dây dẫn. Đó là một quá trình kỹ thuật đòi hỏi sự tính toán chính xác dựa trên tải trọng thực tế, môi trường lắp đặt và quan trọng nhất là tuân thủ các tiêu chuẩn an toàn và hiệu suất quốc tế. Tiêu chuẩn IEC (International Electrotechnical Commission), đặc biệt là IEC 61537, đóng vai trò kim chỉ nam cho quá trình tính toán và lựa chọn này, đảm bảo hệ thống thang máng cáp hoạt động an toàn, bền bỉ và hiệu quả trong suốt vòng đời dự án.

Với kinh nghiệm dày dặn trong sản xuất và cung cấp giải pháp thang máng cáp, Uy Tùng chia sẻ hướng dẫn chuyên sâu về cách tính toán và lựa chọn thang máng cáp tuân thủ Tiêu chuẩn IEC cho công trình của bạn.

Tiêu Chuẩn IEC 61537: Cơ Sở Kỹ Thuật Cho Tính Toán và Lựa Chọn

Như đã đề cập, IEC 61537 là tiêu chuẩn cốt lõi quy định các yêu cầu về hiệu suất và an toàn cho hệ thống thang máng cáp. Tiêu chuẩn này không chỉ đưa ra định nghĩa mà còn xác định các phương pháp thử nghiệm nghiêm ngặt để đánh giá các đặc tính quan trọng nhất của sản phẩm, từ đó cung cấp cơ sở dữ liệu kỹ thuật để các kỹ sư và nhà thiết kế thực hiện tính toán và lựa chọn chính xác.

Các đặc tính kỹ thuật quan trọng được thử nghiệm và quy định trong IEC 61537, ảnh hưởng trực tiếp đến việc tính toán và lựa chọn bao gồm:

1. Khả năng chịu tải cơ học (Mechanical Load Capacity): Đây là đặc tính quan trọng nhất liên quan đến tính toán. Tiêu chuẩn IEC 61537 quy định chi tiết phương pháp thử tải để xác định tải trọng làm việc an toàn (Working Load Limit – WLL) của thang máng cáp trên các khoảng cách gối đỡ (span) khác nhau. Kết quả thử nghiệm này được biểu diễn dưới dạng các biểu đồ hoặc bảng tải trọng, cho phép người thiết kế dễ dàng tra cứu.
2. Độ võng cho phép (Permissible Deflection): Tiêu chuẩn cũng quy định giới hạn độ võng tối đa cho phép của thang máng cáp dưới tải trọng làm việc. Điều này đảm bảo hệ thống không bị biến dạng quá mức gây ảnh hưởng đến cáp hoặc mất thẩm mỹ.
3. Đặc tính chống ăn mòn (Corrosion Resistance): Tiêu chuẩn tham chiếu đến các tiêu chuẩn khác (ví dụ: ISO 9227 – thử nghiệm phun muối) để phân loại khả năng chống ăn mòn của vật liệu và lớp bảo vệ bề mặt (mạ kẽm nhúng nóng, sơn tĩnh điện…). Lựa chọn đúng mức độ chống ăn mòn theo môi trường là yếu tố then chốt được tiêu chuẩn định hướng.
4. Tính liên tục về điện (Electrical Continuity): Yêu cầu hệ thống thang máng cáp có thể hoạt động như một bộ phận của mạch nối đất bảo vệ. Tiêu chuẩn quy định thử nghiệm để đo điện trở tại các điểm nối.

Quy Trình Tính Toán và Lựa Chọn Thang Máng Cáp Chuẩn IEC

Dựa trên các yêu cầu của Tiêu chuẩn IEC 61537, quy trình tính toán và lựa chọn thang máng cáp cho công trình thường bao gồm các bước sau:

Bước 1: Xác định Tải trọng Cáp (Cable Load Determination)

• Thu thập thông tin chi tiết về tất cả các loại cáp sẽ đi trong tuyến thang máng: loại cáp (cáp động lực, điều khiển, tín hiệu), tiết diện cáp (mm²), số lượng mỗi loại cáp.
• Tra cứu hoặc tính toán trọng lượng riêng của từng loại cáp (thường tính bằng kg/mét).
• Tính toán tổng trọng lượng cáp trên mỗi mét chiều dài của tuyến thang máng cáp. Đây là tải trọng phân bố mà thang máng cáp phải chịu.

Bước 2: Xác định Khoảng cách Gối đỡ (Span Determination)

• Dựa trên bản vẽ thiết kế công trình và cấu trúc hỗ trợ có sẵn (dầm, cột, trần…), xác định khoảng cách giữa các điểm sẽ đặt gối đỡ thang máng cáp. Khoảng cách này có thể thay đổi tùy thuộc vào cấu trúc công trình và yêu cầu tải trọng. Khoảng cách phổ biến thường là từ 1.5m đến 3m.

Bước 3: Tra cứu Khả năng Chịu tải Theo Tiêu chuẩn (Consulting Standard Load Tables)

• Đây là bước quan trọng nhất liên kết trực tiếp với IEC 61537. Các nhà sản xuất thang máng cáp uy tín và tuân thủ tiêu chuẩn sẽ cung cấp “Biểu đồ/Bảng tra tải trọng” (Load Chart/Table) được xây dựng dựa trên kết quả thử nghiệm thực tế theo IEC 61537.
• Bảng tra này thường có các thông số: Kích thước thang máng cáp (Rộng x Cao), Khoảng cách gối đỡ (Span), Tải trọng làm việc an toàn (WLL – kg/mét) và Độ võng tương ứng (mm).
• Dựa vào Tải trọng cáp đã tính ở Bước 1 và Khoảng cách gối đỡ ở Bước 2, tra cứu trong bảng tải trọng của nhà sản xuất để tìm ra loại thang máng cáp (với kích thước và độ dày vật liệu nhất định) có WLL lớn hơn hoặc bằng tải trọng cáp yêu cầu tại khoảng cách gối đỡ đó.
• Đồng thời, kiểm tra xem độ võng tương ứng có nằm trong giới hạn cho phép của dự án hay không (Tiêu chuẩn IEC 61537 cũng có khuyến cáo về độ võng).

Bước 4: Lựa chọn Vật liệu và Lớp hoàn thiện chống ăn mòn (Material and Finish Selection)

• Đánh giá môi trường lắp đặt dựa trên các yếu tố như độ ẩm, hóa chất, nước biển, nhiệt độ… để xác định mức độ ăn mòn.
• Tham khảo phân loại khả năng chống ăn mòn của các loại vật liệu và lớp hoàn thiện khác nhau (sơn tĩnh điện, mạ kẽm điện phân, mạ kẽm nhúng nóng, Inox) được chứng nhận qua các thử nghiệm tuân thủ tiêu chuẩn IEC/ISO.
• Chọn vật liệu và lớp hoàn thiện có khả năng chống ăn mòn phù hợp với môi trường, đảm bảo tuổi thọ và độ bền cho hệ thống. Máng cáp mạ kẽm nhúng nóng là lựa chọn phổ biến và hiệu quả cho môi trường ăn mòn cao theo yêu cầu của tiêu chuẩn.

Bước 5: Đảm bảo Tính liên tục về Điện (Ensuring Electrical Continuity)

• Kiểm tra thiết kế của thang máng cáp và các phụ kiện nối (coupling) có đáp ứng yêu cầu về tính liên tục điện theo IEC 61537 hay không.
• Đảm bảo việc lắp đặt tuân thủ các hướng dẫn về nối đất và liên kết các đoạn thang máng cáp để hệ thống nối đất bảo vệ hoạt động hiệu quả.

Bước 6: Lựa chọn Kích thước và Phụ kiện (Dimension and Fitting Selection)

• Dựa trên số lượng và kích thước cáp, xác định chiều rộng và chiều cao phù hợp của thang máng cáp để chứa hết cáp một cách thoải mái, có không gian cho việc thêm/bớt cáp sau này và đảm bảo sự thông thoáng cần thiết (đối với cáp động lực tỏa nhiệt).

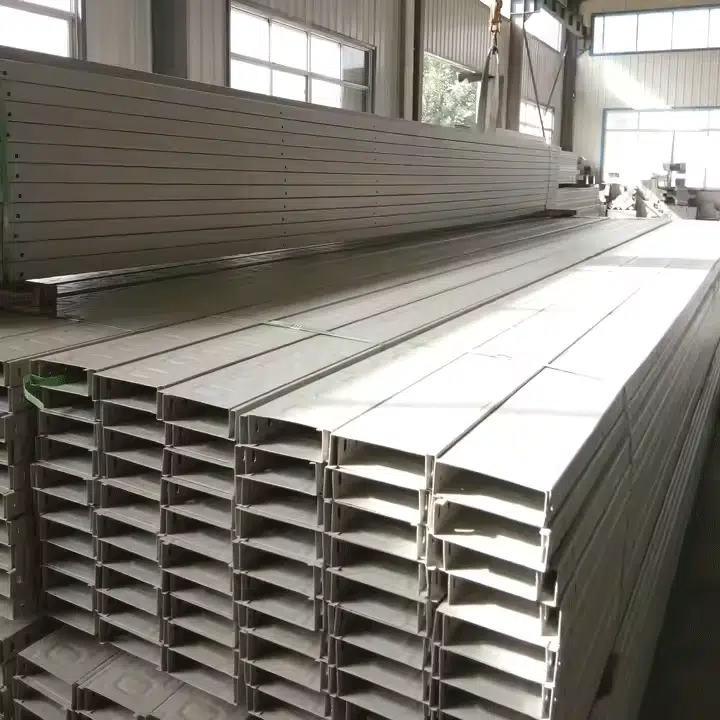

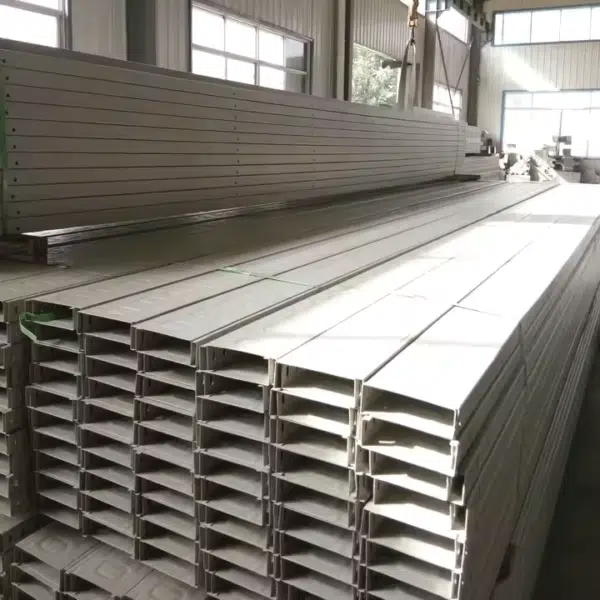

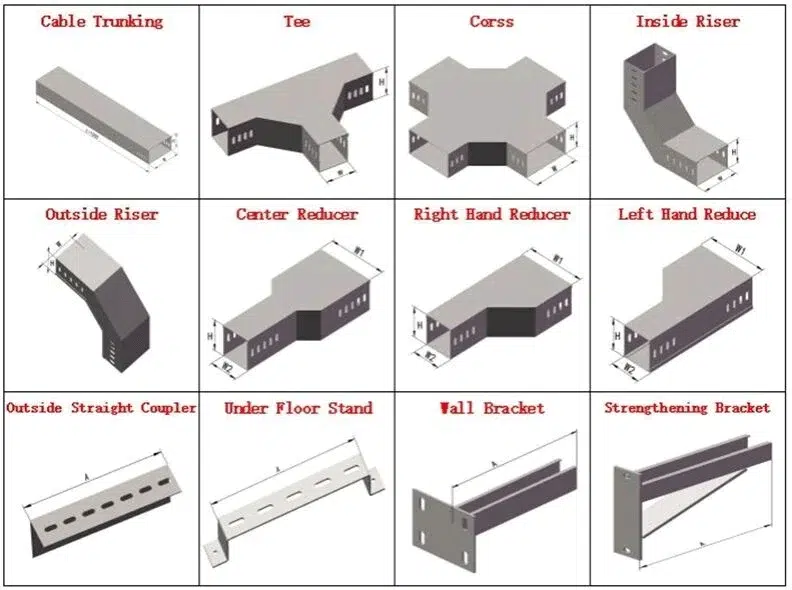

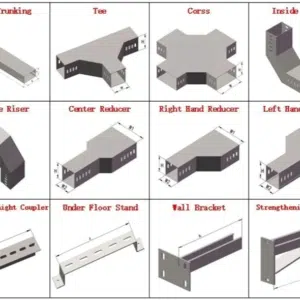

• Chọn các loại phụ kiện (co ngang, co lên, co xuống, tê, ngã tư, giảm, nối…) có cùng vật liệu, lớp hoàn thiện và được thiết kế đồng bộ, tuân thủ tiêu chuẩn để đảm bảo tính toàn vẹn và an toàn của toàn bộ hệ thống đường dẫn.

Tại sao Tính toán Đúng theo Tiêu chuẩn Lại Quan Trọng?

Việc bỏ qua hoặc tính toán sai các yếu tố trên theo Tiêu chuẩn IEC có thể dẫn đến những hậu quả nghiêm trọng:

• Mất an toàn: Sập đổ hệ thống do quá tải, rò rỉ điện do hỏng lớp cách điện cáp, nguy cơ cháy nổ.
• Hư hỏng cáp: Cáp bị đè nén, biến dạng do độ võng lớn, hoặc hỏng lớp vỏ do cạnh sắc của máng kém chất lượng.
• Giảm tuổi thọ công trình: Hệ thống nhanh chóng xuống cấp do ăn mòn, biến dạng.
• Tốn kém chi phí: Chi phí sửa chữa, bảo trì, thay thế cao hơn nhiều so với đầu tư ban đầu đúng chuẩn.
• Không tuân thủ quy định: Dẫn đến các vấn đề pháp lý, không được nghiệm thu công trình.

Uy Tùng: Đối Tác Tin Cậy Cho Giải Pháp Thang Máng Cáp Chuẩn IEC

Tại Uy Tùng, chúng tôi không chỉ là nhà sản xuất mà còn là đối tác kỹ thuật của bạn. Chúng tôi cam kết:

• Sản phẩm tuân thủ nghiêm ngặt Tiêu chuẩn IEC 61537: Cung cấp đầy đủ dữ liệu kỹ thuật và chứng nhận liên quan đến khả năng chịu tải, chống ăn mòn, tính liên tục điện…
• Hỗ trợ tính toán và tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư của chúng tôi sẵn sàng hỗ trợ quý khách hàng trong việc tính toán tải trọng cáp, lựa chọn kích thước, loại vật liệu và phụ kiện tối ưu, đảm bảo tuân thủ đầy đủ các yêu cầu kỹ thuật của dự án và tiêu chuẩn IEC.
• Cung cấp đa dạng giải pháp: Sản xuất thang máng cáp với nhiều loại vật liệu, lớp hoàn thiện và kích thước theo yêu cầu, đáp ứng mọi môi trường và tải trọng.
• Chất lượng được kiểm chứng: Sản phẩm được sản xuất trên dây chuyền hiện đại, quy trình kiểm soát chặt chẽ, đảm bảo độ chính xác và bền bỉ.

Việc lựa chọn thang máng cáp dựa trên tính toán kỹ lưỡng và tuân thủ Tiêu chuẩn IEC là nền tảng cho một hệ thống điện an toàn, tin cậy và hiệu quả. Hãy để Uy Tùng đồng hành cùng bạn kiến tạo nên những công trình chất lượng.

Liên hệ với Uy Tùng ngay hôm nay để nhận được sự tư vấn chuyên nghiệp và giải pháp thang máng cáp chuẩn IEC tốt nhất cho dự án của bạn!
